<블렌더 강좌 2.90 - 드라이버 - 팔 근육 표현>



팔을 굽히면



알통 근육이 부풀어 오르는 작업을 하겠습니다.

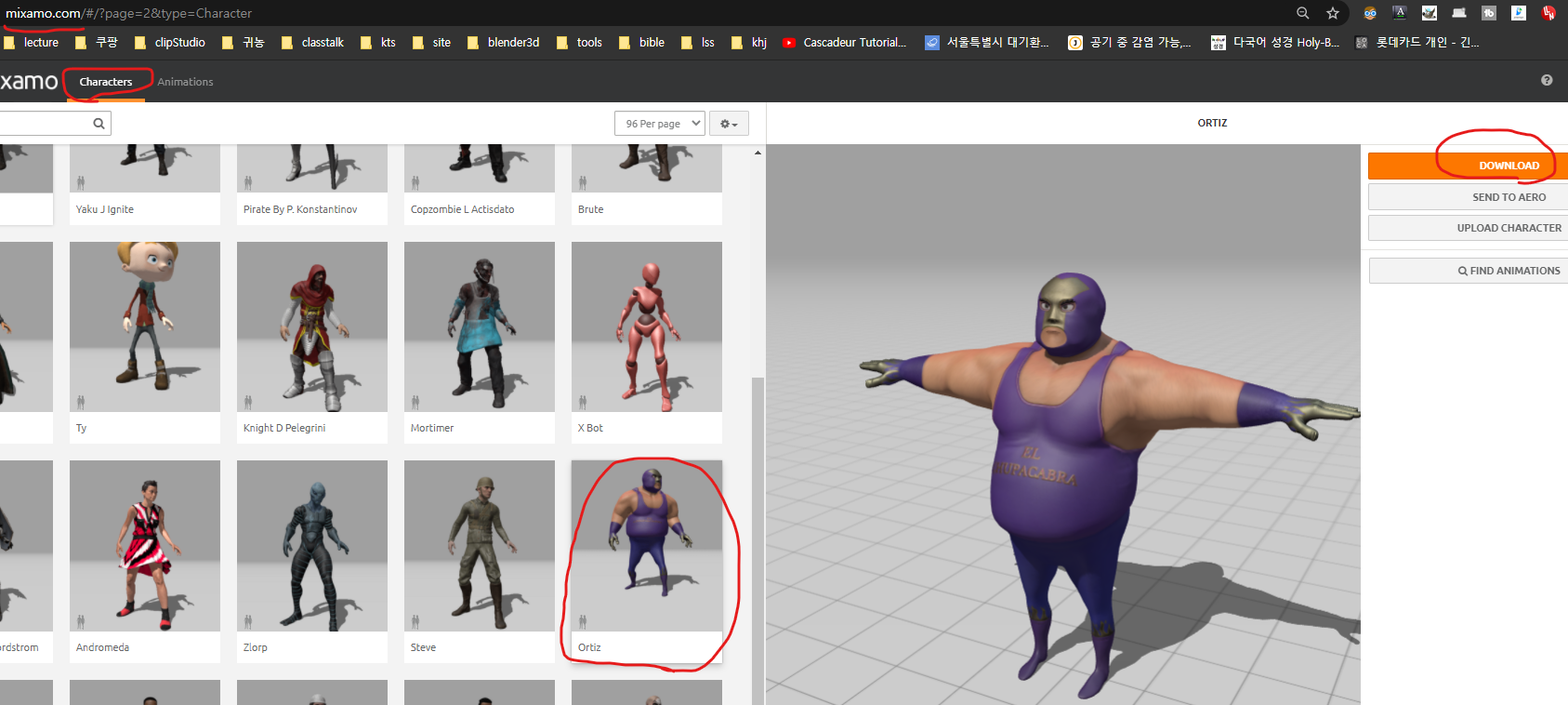

먼저 믹사모 사이트에서



무료 캐릭터 중에 근육질 캐릭터 Ortiz 를 다운로드 합니다.







캐릭터 기준으로 왼쪽 팔만 작업 하겠습니다.

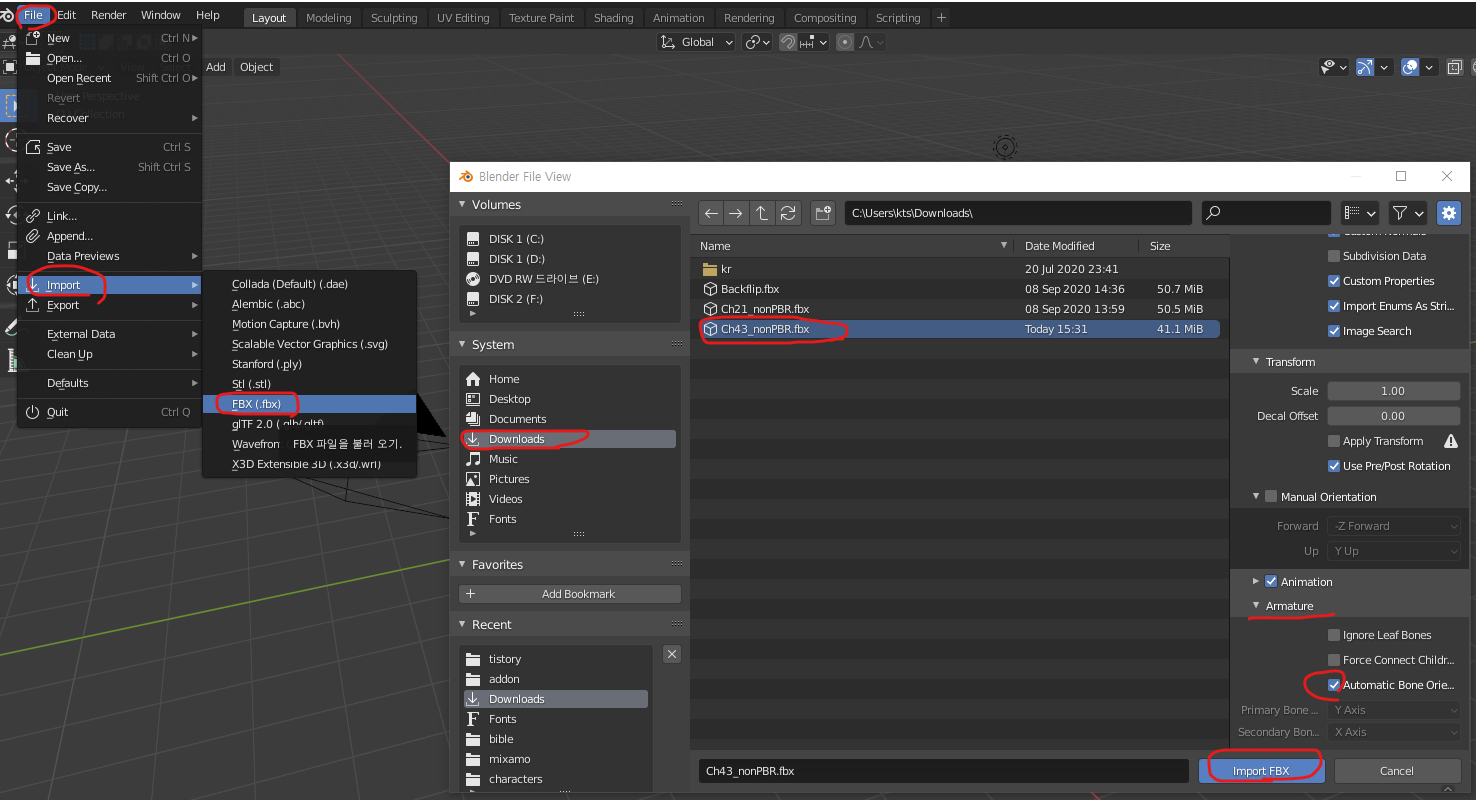

일단 블렌더에서 Import - FBX 로 캐릭터를 불러 옵니다.

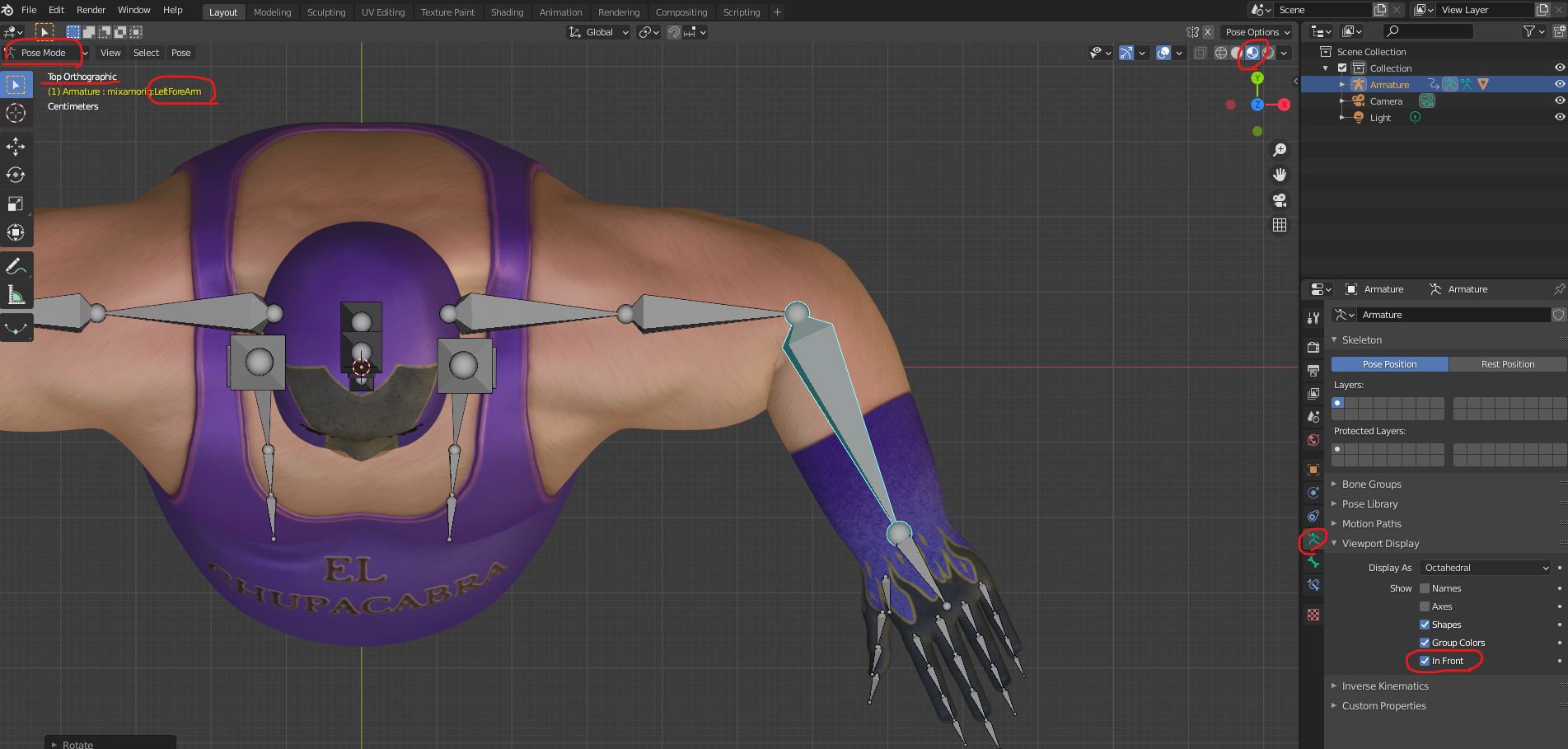

본을 선택하고 Pose Mode 로 가서



오른쪽 상단을 재질모드로 선택하고





오른쪽 아마추어 속성 탭에서



Viewport Display 에서



In Front 를 체크하여



본이 캐릭터 밖으로 잘 보이게 합니다.





Top 뷰에서 LeftForeArm 을 선택하고



z축 방향으로 회전 시켜 보면



알통이 부풀어 오르지 않는 것을 확인할 수 있습니다.

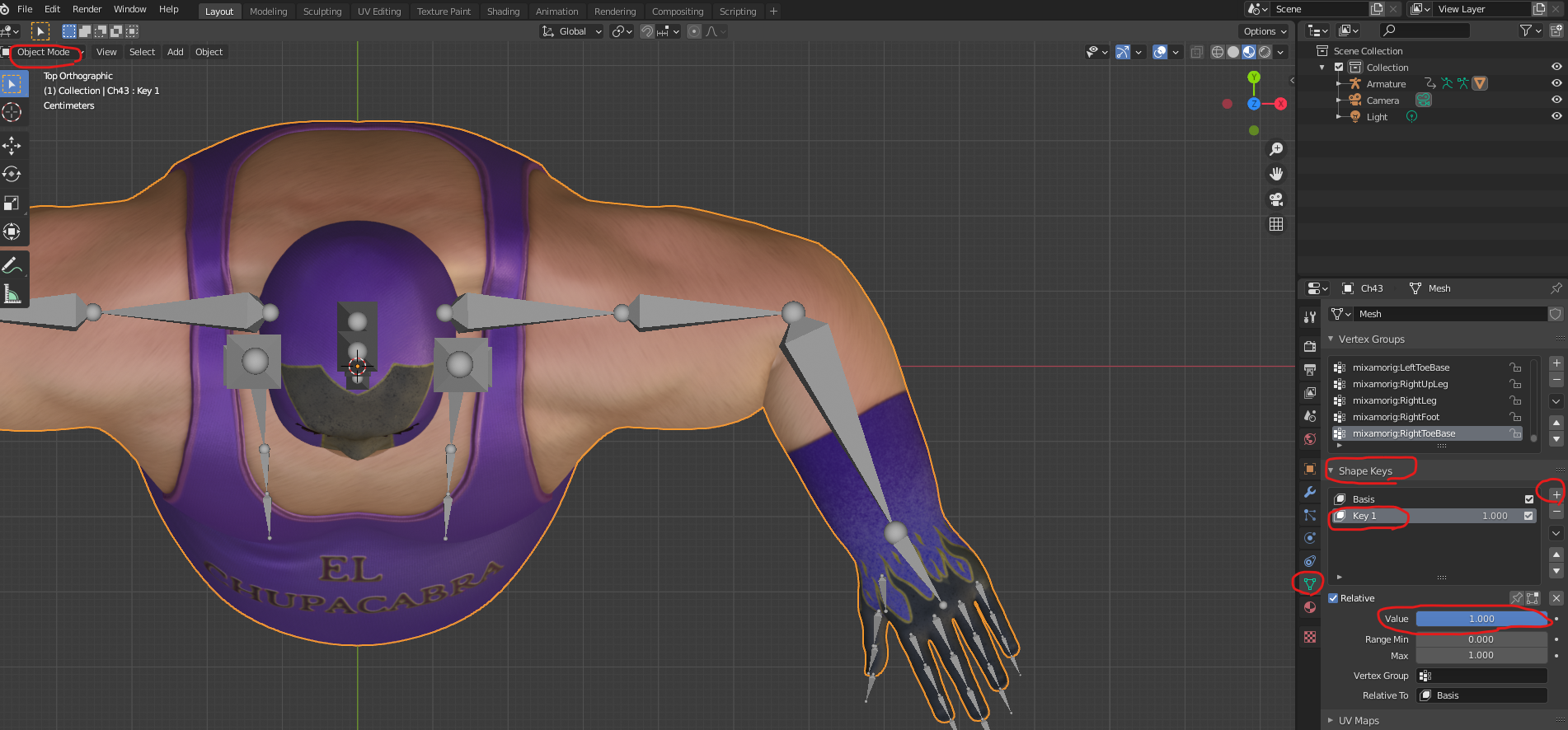

다시 Object Mode 로 가서 캐릭터를 선택하고



오른쪽에 오브젝트 데이터 속성 탭으로 가서



Shape Keys 항목에서



+ 버튼을 두 번 클릭 하여



Basis 와 Key 1 을 만들고



Key 1 을 선택한 상태에서 Value 값을 1 로 설정합니다.

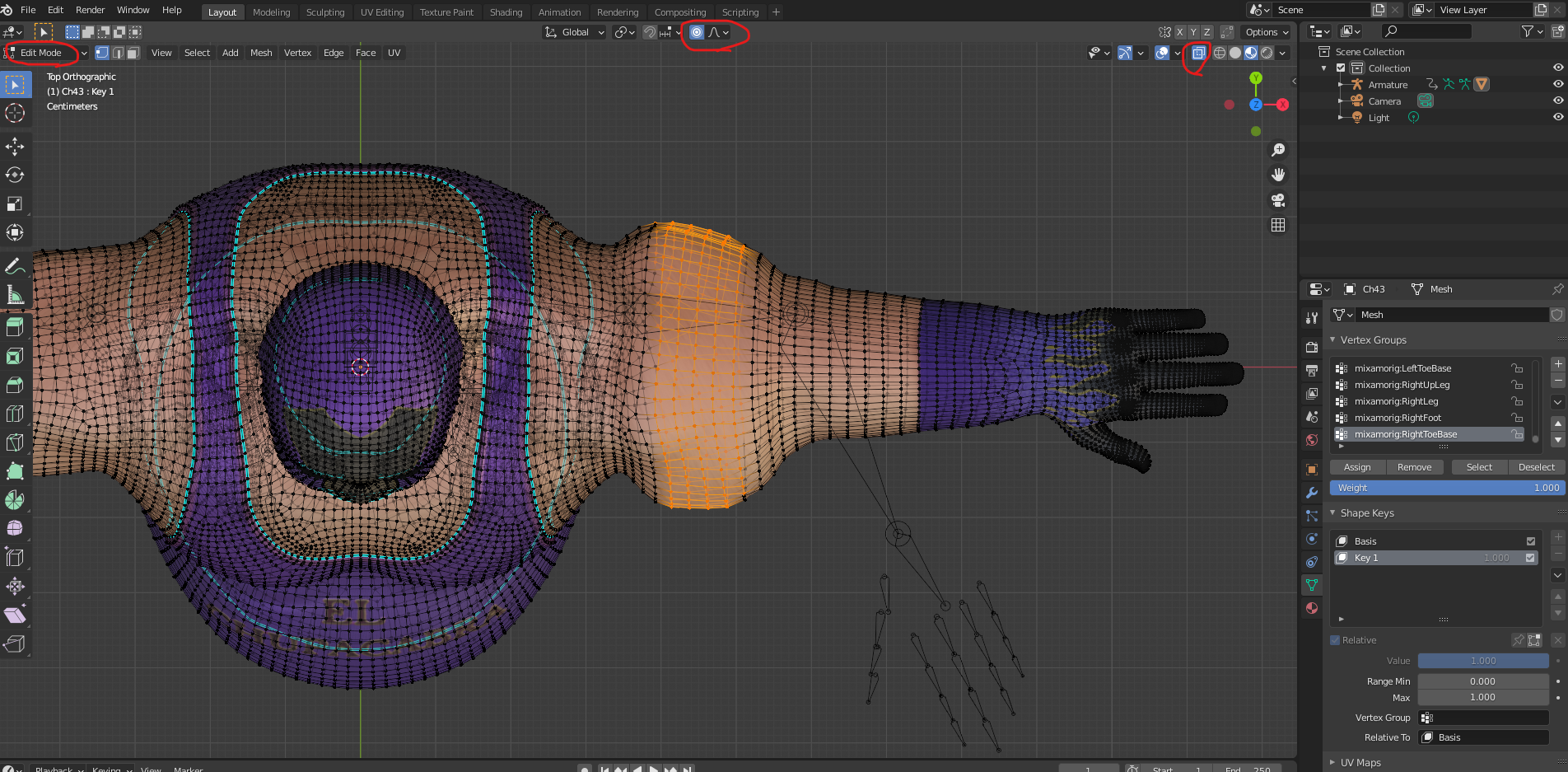

Edit Mode 로 들어가서



부드러운 선택 모드를 켭니다.





X-Ray 모드를 켜서 뒤에 안 보이는 점들 까지 선택이 되도록 한뒤



점들을 선택하고 확대하여

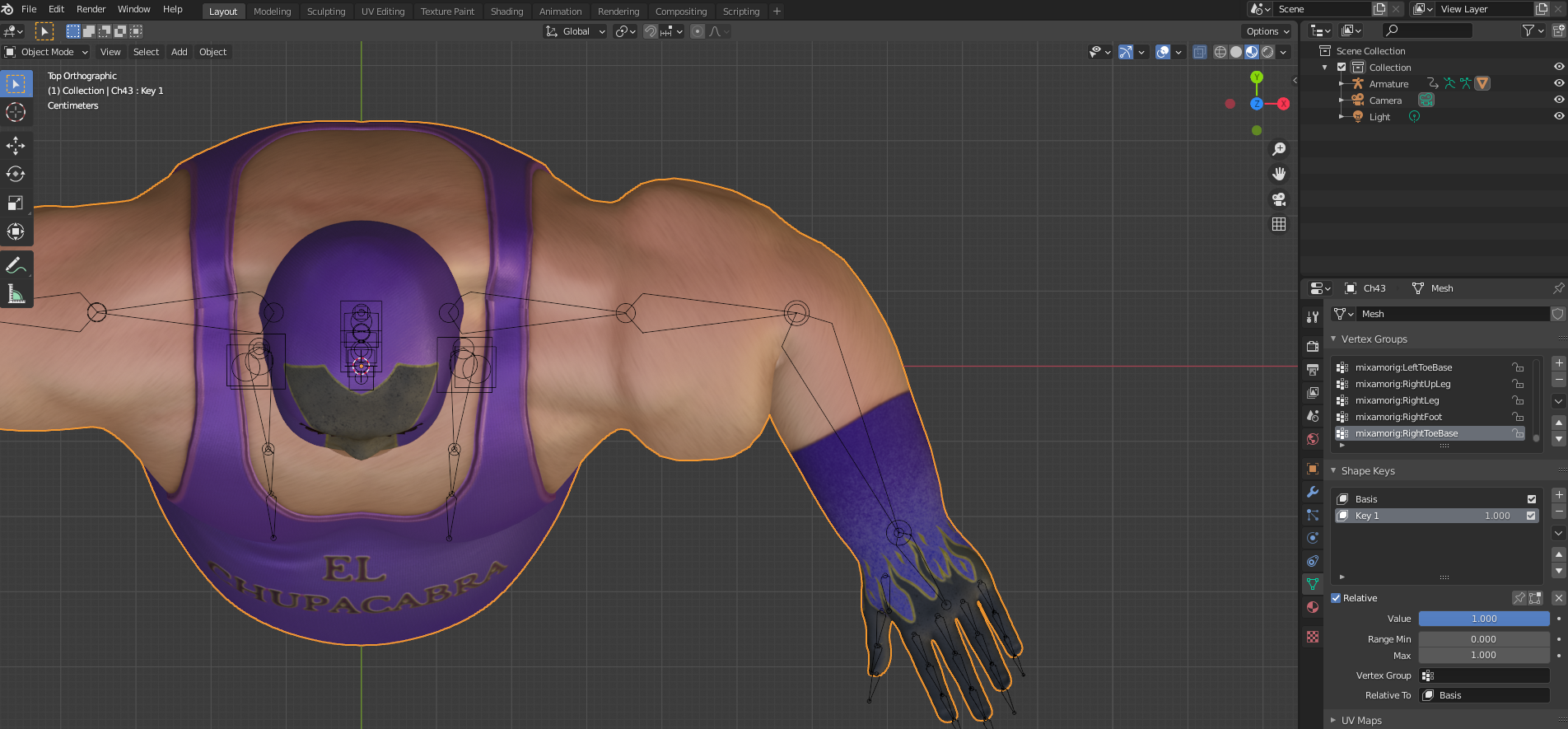

알통이 부풀어 오른 모양을 만들었습니다.



눈에 잘 보이게 하기 위해



조금 과장되게 많이 키웠습니다.







Object Mode 로 다시 빠져 나옵니다.





팔 본을 구부렸을 때



자동으로 근육을 부풀리기 위해서

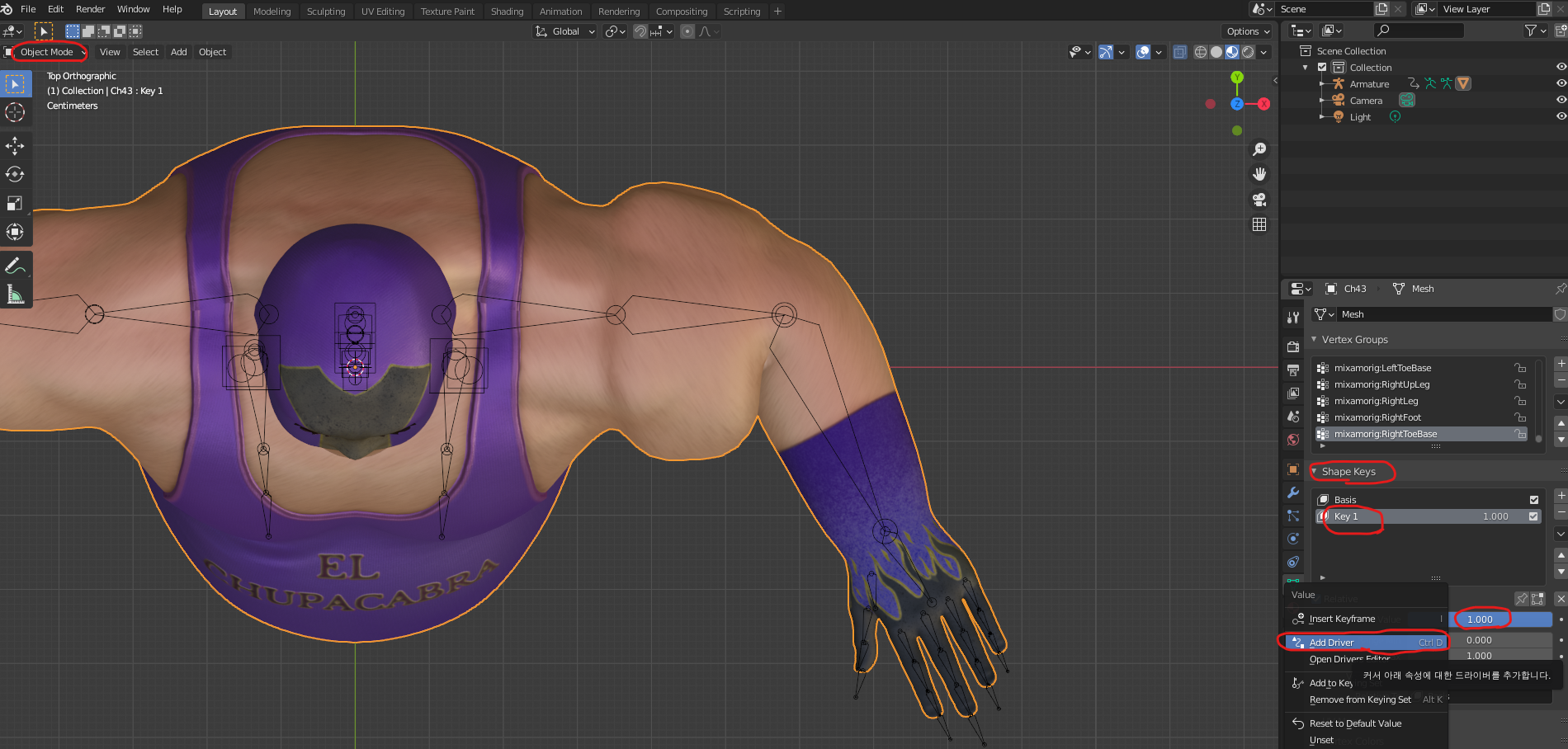

Shape Key 값 위에 마우스를 놓고



우측 마우스 버튼을 클릭해



팝업 메뉴를 띄우고



Add Driver 를 선택 합니다.

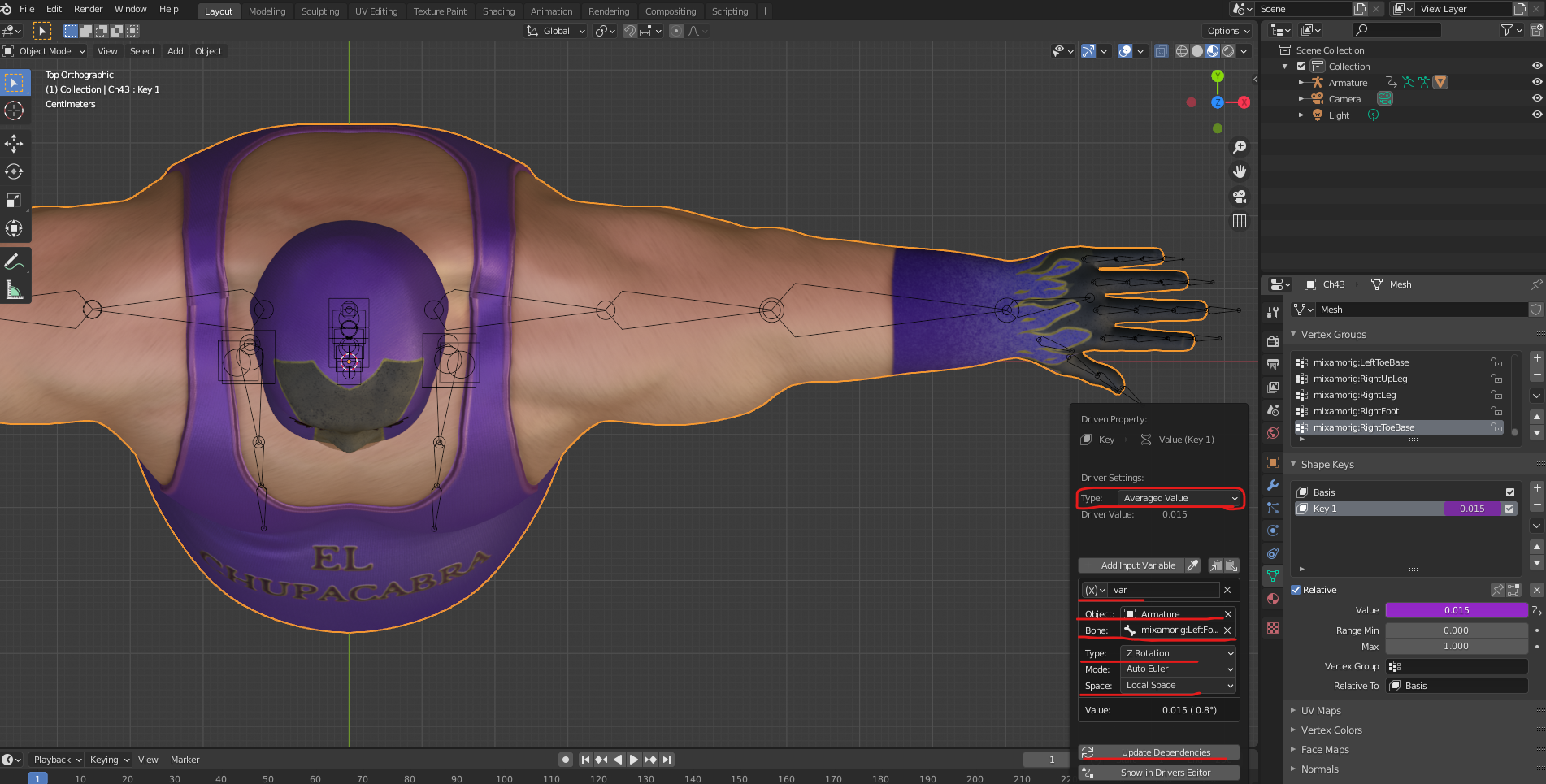

Driver Edit 속성창이 뜨는데



Driver Settings - Type : Averaged Value



Object : Armature



Bone : LeftForeArm



Type : Z Rotation



Space : Local Space



이렇게 세팅 하면 LeftForeArm 이 로컬 Z 축으로 회전할 때



Shape Key 값이 변하도록 세팅이 됩니다.

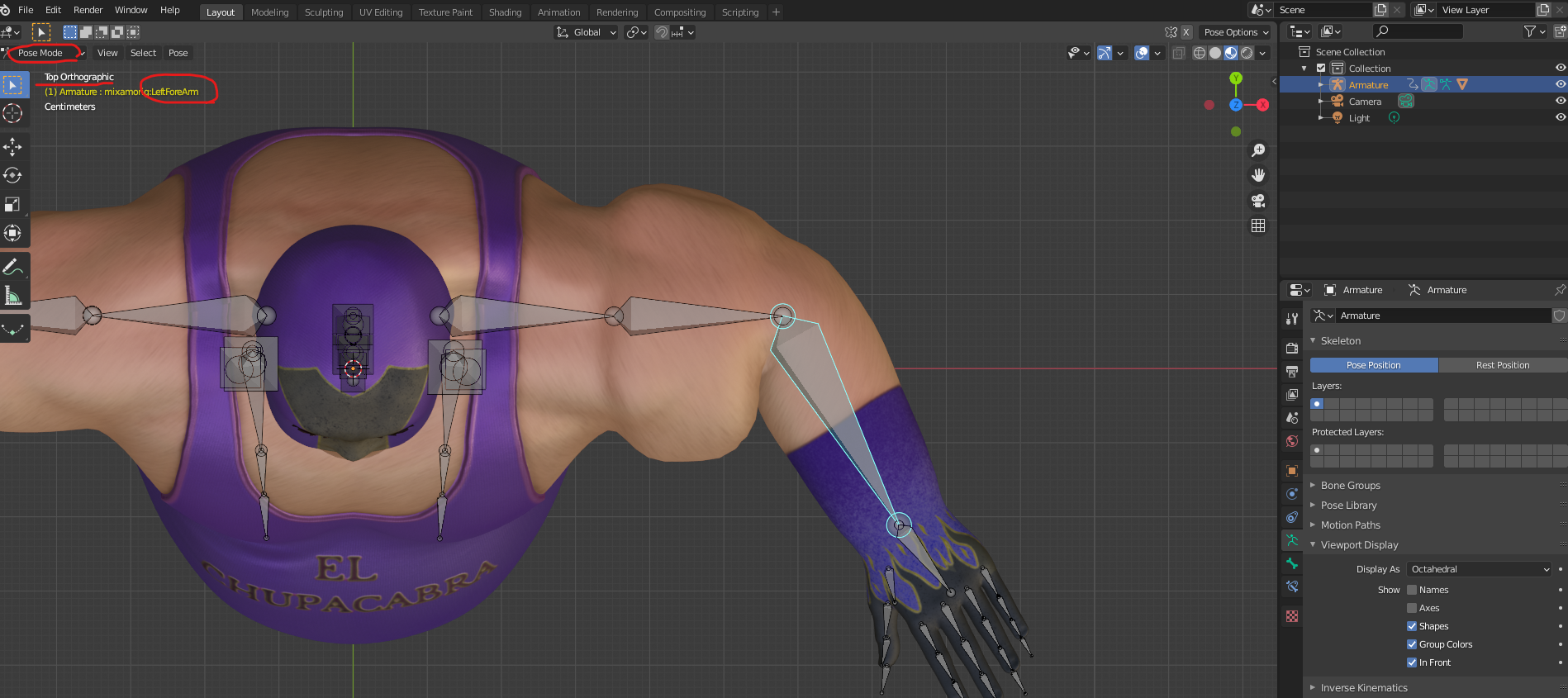

본을 선택한 뒤 Pose Mode 로 가서



LeftForeArm 을 Z축 방향으로 회전 해보면



적당한 타이밍에 근육이 잘 부풀어 오르는 것을 확인할 수 있습니다.



우연히 타이밍이 잘 맞았지만



타이밍이 잘 안 맞는 경우가 있습니다.





타이밍이 잘 안 맞는 경우에는



다시 Object Mode 로 가서 캐릭터를 선택하고



Shape Key - Value 값 위에 마우스를 놓고



오른쪽 버튼으로 팝업을 띄우고

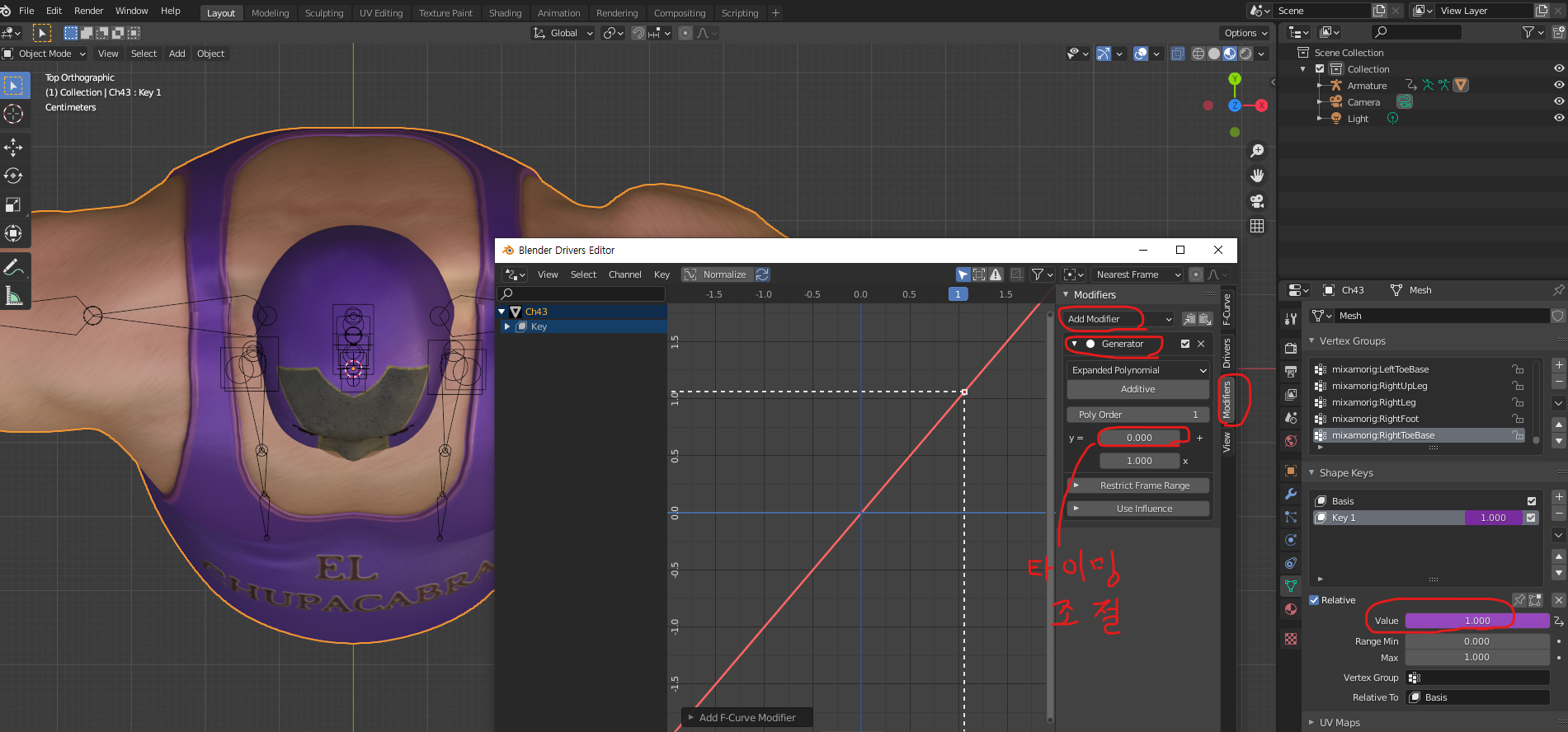

Open Drivers Editor 를 선택해



Drivers Editor 창을 띄웁니다.





Modifiers 탭을 선택하고



A 키로 그래프를 전체 선택한 다음



Add Modifier 에서 Generator 를 선택합니다.





y = 0.0 + 1.0 x 라는 그래프 수식이 있는데



0.0 값을 1 이나  -1 로 조정해 보면



그래프가 이동하면서 타이밍을 조절 할 수 있게 됩니다.





쉐이프 키와 드라이버를 사용해서



관절을 구부렸을 때



근육이 자동으로 부풀어 오르는 작업을 해 보았습니다.



수고 하셨습니다.^^
